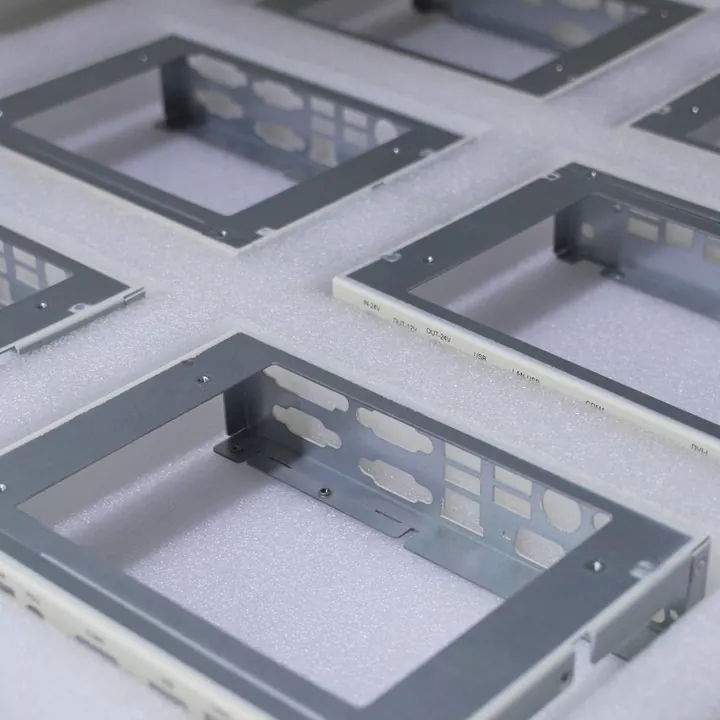

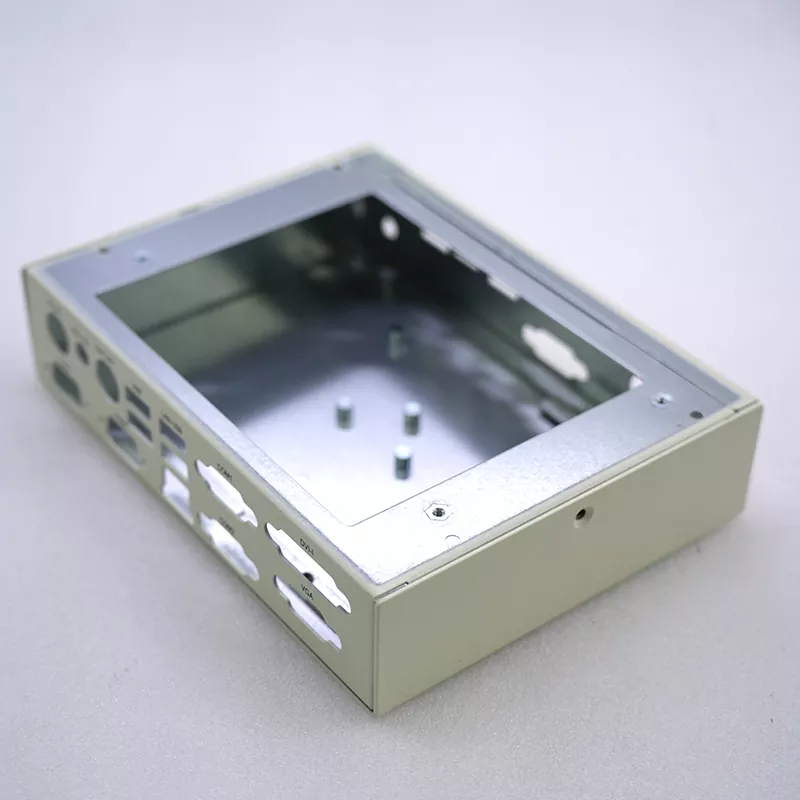

東莞信陽実業有限公司提供します電磁シールドサーバー板金筐体信頼性の高いシャーシ構造、制御されたEMI性能、カスタマイズされた熱管理を必要とするデータセンター機器メーカー、通信システム開発者、産業用コンピューティング企業向けのソリューション。経験者として中国の板金OEM製造メーカー, Xinyang は、エンジニアリングレビューやプロトタイプの開発から精密加工、表面仕上げ、エンクロージャの組み立てまでお客様をサポートします。
最新のコンピューティング機器には、機械的な保護以上の機能を提供する金属製の筐体が必要です。適切に設計された電磁シールドサーバー板金筐体構造的な剛性、電磁干渉制御、気流管理、接地の信頼性、製造の一貫性のバランスを取る必要があります。

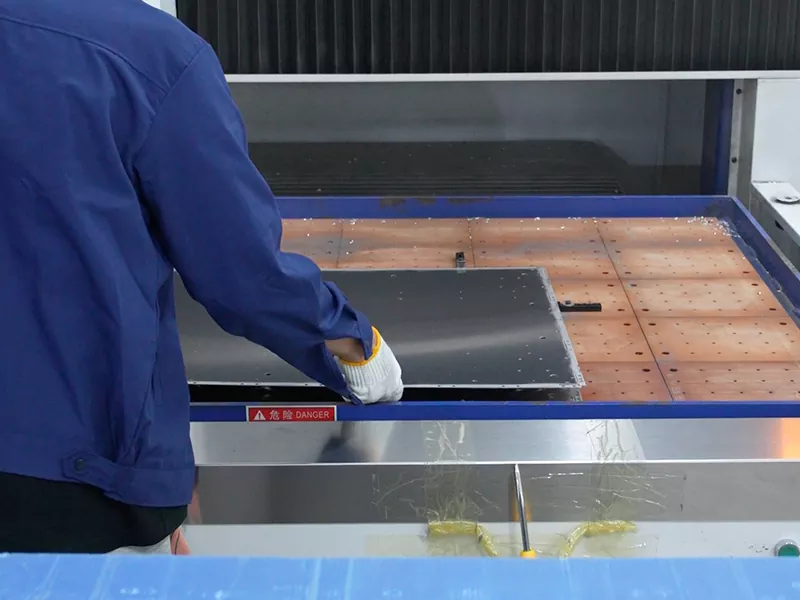

東莞信陽実業有限公司は、サーバー機器、通信システム、産業用コントローラー、電子ハードウェア プラットフォームなどのアプリケーション向けにカスタマイズされた板金シャーシの製造を専門としています。中国の東莞に拠点を置く信陽は、6,000㎡の製造施設などの精密加工設備を完備アマダ CNC パンチプレス、ファイバーレーザー切断機、CNC 曲げシステム、溶接ステーション、自動表面処理ライン.
以上で50人の経験豊富な技術者とエンジニア, Xinyang は、CAD 図面レビュー、材料準備、精密切断、成形、溶接加工、塗装、検査、最終組立検証を含む複数の生産プロセスを社内で管理しています。この統合された製造アプローチは、プロトタイプ プロジェクトとリピート OEM 生産プログラムの両方の一貫性を維持するのに役立ちます。
標準の板金カバーとは異なり、電磁シールド用途向けに設計されたサーバー シャーシでは、導電性の連続性、パネルの接合方法、通気設計、接地位置、およびコンポーネントのアクセスのしやすさについて慎重に考慮する必要があります。
生産計画中に、信陽のエンジニアは次のような重要な設計要素を評価します。
信頼できるものづくりEMIシールド付きサーバーシャーシ精密機械加工、構造製作、表面処理、検査手順間の調整が必要です。 Xinyang は、管理された製造ワークフローを適用して、顧客の設計をすぐに生産可能な金属エンクロージャに変換します。
| 製造段階 | エンジニアリングの焦点 |
|---|---|
| エンジニアリングレビュー | CAD 図面、材料の選択、公差要件、接地位置、および組み立ての実現可能性の DFM 評価。 |

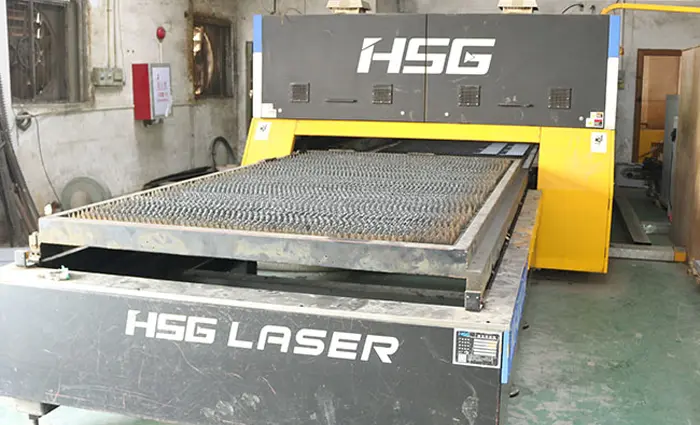

| 精密レーザー切断 | シャーシパネル、取り付け穴、通気口、構造的特徴を正確に切断します。 |
| CNC板金成形 | 制御された曲げ操作により、ラックマウント構造とカスタムハウジングの一貫した寸法が作成されます。 |
| 溶接製作 | TIG、MIG、およびスポット溶接プロセスにより、エンクロージャ設計要件に従って信頼性の高い構造接続が提供されます。 |
| 表面仕上げ | 粉体塗装、導電性塗装オプション、塗装などの処理により、耐久性と外観が向上します。 |
| 最終検査 | 出荷前に寸法検査、外観検査、組立検査、およびお客様固有の品質検査を行います。 |
電磁性能は、不均一なパネル接触、一貫性のない接地点、過剰なギャップ、不適切な仕上げプロセスなどの小さな機械的詳細によって影響を受ける可能性があります。 Xinyang は、安定したエンクロージャのパフォーマンスをサポートするために、製造中にこれらの製造要素を制御することに重点を置いています。
特定の電磁要件を必要とするプロジェクトの場合、顧客は技術仕様、図面、または参考サンプルを提供できます。 Xinyang エンジニアリング チームは、エンクロージャ構造を検討し、材料の選択、組み立て方法、生産要件に基づいて実用的な製造ソリューションを推奨します。
選択した板金材料は、エンクロージャの強度、耐食性、熱特性、接地動作、および製造コストに影響します。 Xinyang は、顧客の用途要件に応じてさまざまな材料オプションを提供します。
| 材料 | 特徴 | 代表的な用途 |
|---|---|---|
| SPCC冷間圧延鋼板 | 剛性が高く、成形性に優れ、構造用シャーシ用途に適しています。 | ラックマウント サーバー、産業用コンピュータ ハウジング、制御システム。 |
| SECC 亜鉛メッキ鋼板 | 接地構造に適した導電性と耐食性を備えています。 | 通信機器キャビネット、通信関連筐体。 |
| 304 ステンレス鋼 | 厳しい使用環境に耐える高い耐食性と耐久性。 | 屋外電子機器、産業用途。 |
| 5052 / 6061 アルミニウム合金 | 優れた熱伝導性と製造の柔軟性を備えた軽量構造。 | エッジ コンピューティング機器、軽量シャーシ システム。 |
電磁環境が異なれば、エンクロージャ設計アプローチも異なります。構造強度と磁場の減衰が重要な考慮事項である場合、一般に鋼材が選択されますが、アルミニウム合金は軽量特性と効果的な導電性を提供します。
実際のアプリケーションでは、電磁シールドの性能は、材料の選択、エンクロージャの形状、接合部の設計、接地方法、通気構造、組み立て精度などの複数の要因に依存します。 Xinyang は顧客と協力して、エンジニアリングレビュー段階でこれらの要素を最適化します。
効果的な電磁シールド サーバーの板金エンクロージャのシールドは、エンクロージャの材質だけでなく、完全な機械設計にも依存します。カスタマイズされたサーバーシートメタルエンクロージャの場合、Xinyang はエンジニアリングレビュー段階で導電接続ポイント、パネル構造、接地方法、換気要件を評価します。
メカニカルジョイントは電磁漏洩に影響を与える可能性のある重要な領域です。 Xinyang は、正確な板金加工、制御されたアセンブリギャップ、および金属コンポーネント間の連続的な電気接続をサポートする設計された接触領域を通じてエンクロージャ構造を最適化します。
サーバー機器には、電磁制御要件を維持しながら、十分な通気が必要です。 Xinyang は、機器のレイアウトに応じて、パンチ開口部、ファン取り付け構造、エアフロー チャネル、内部パーティションなどのカスタマイズされた換気ソリューションをサポートしています。
換気設計は、開口部のサイズ、通気要件、コンポーネントの発熱、顧客の電磁仕様などの要素に基づいて評価されます。このアプローチは、熱性能とエンクロージャのシールド要件のバランスをとるのに役立ちます。
表面仕上げプロセスは、腐食防止と電気接触性能の両方に影響を与える可能性があります。信陽では、粉体塗装、塗装、陽極酸化、その他のカスタマイズされた処理など、用途の要件に応じて適切な仕上げ方法を選択します。
電気的接触が必要な領域では、仕上げ後に必要な接続機能を維持するために、コーティングプロセス中にマスキング方法または指定された導電性表面を検討できます。
Xinyang は、カスタマイズされたサーバー シャーシ、電子機器ハウジング、産業用コンピューティング エンクロージャを開発する顧客に図面ベースの製造サービスを提供します。初期コンセプトの評価から最終生産に至るまで、エンジニアリング チームはお客様と協力して、製造性と生産効率を最適化します。
プロジェクトの要件に応じて、信陽では以下を組み込んだエンクロージャを製造できます。
お客様は以下を含むエンジニアリング ファイルを提供できます。
製造前に、信陽のエンジニアは材料の選択、曲げの実現可能性、溶接要件、公差管理、表面仕上げ、および組み立てに関する考慮事項を検討して、潜在的な製造上の改善点を特定します。
以下の仕様は、一般的な製造能力を表しています。実際の製造パラメータは、エンクロージャの設計、材料の選択、仕上げ要件、および顧客のアプリケーション条件によって異なる場合があります。
| 技術項目 | 典型的な信陽の能力 |
|---|---|
| 利用可能な材料 | SPCC、SECC、ステンレス鋼304/316、アルミニウム合金 |
| シート厚さの範囲 | 0.5mm～6.0mm |
| 最大処理サイズ | 構造により最大3,000mm×1,500mm |
| レーザー切断精度 | 制御された生産条件下での通常の位置決め精度は最大 ±0.05 mm |
| CNC曲げ制御 | 材料の厚さと設計要件に応じた一般的な曲げ許容差 |
| 溶接プロセス | TIG溶接、MIG溶接、スポット溶接、特注接合方法 |
| 表面処理 | 粉体塗装、塗装、アルマイト、メッキ、シルクスクリーン |
| 検査方法 | 寸法検査、組立検査、塗装検査、外観検査 |
一貫したエンクロージャのパフォーマンスは、安定した製造プロセスと効果的な検査手順に依存します。信陽では、製造、表面処理、組み立ての各段階にわたって品質管理措置を適用しています。
生産前に、プロジェクトの要件に従って材料仕様、厚さ、サプライヤーの文書がレビューされます。材料記録は、繰り返しの OEM 製造プログラムのために維持できます。
完成したエンクロージャは出荷前に次の作業を行うことができます。
Xinyang は、顧客が安定した機械構造、正確なコンポーネントの統合、信頼できる生産の一貫性を必要とするカスタマイズされたエンクロージャ プロジェクトをサポートします。次の例は、カスタマイズされたサーバー板金製造時に一般的に対処されるエンジニアリング上の課題のタイプを表しています。
| プロジェクト情報 | 製造の詳細 |
|---|---|
| 製品タイプ | 産業用コンピューティング機器用にカスタマイズされたラックマウント サーバー シャーシ |
| 材料 | カスタマイズされた表面仕上げ要件を備えた SECC 亜鉛メッキ鋼板 |
| 顧客の要件 | 正確な取り付け位置、管理された接地エリア、生産バッチ全体で一貫した外観を備えた堅牢なエンクロージャ構造が必要でした。 |
| ものづくりへの挑戦 | エンクロージャには、複数の成形パネル、内部ブラケット、通気口、溶接と表面処理後の安定したアセンブリの位置合わせが必要でした。 |
| 信陽エンジニアリングソリューション | エンジニアは、曲げシーケンスを最適化し、アセンブリ構造を見直し、溶接手順を制御し、コーティング前に機能的な接触領域を確保しました。 |
| 生産実績 | 完成したシャーシは安定したアセンブリ互換性を実現し、OEM の繰り返し生産要件をサポートしました。 |
Xinyang は、カスタマイズされた板金プロジェクトの実際の経験を通じて、信頼性の高いサーバー エンクロージャの製造には、機械設計、製造プロセス、仕上げ方法、および最終アセンブリ検証の間の調整が必要であることを理解しています。
Xinyang は、耐久性のある構造、制御された電磁環境、および柔軟な機械構成を必要とする電子機器メーカー向けにカスタマイズされた金属エンクロージャを製造しています。
はい。 Xinyang は、顧客の CAD ファイル、図面、参照サンプルに基づいてカスタマイズされた製造を提供します。エンジニアリング チームは、生産前に材料の選択、製造方法、公差要件、および組み立てに関する考慮事項をレビューします。
一般的な材料には、SPCC 冷間圧延鋼、SECC 亜鉛メッキ鋼、ステンレス鋼、アルミニウム合金などがあります。材料の選択は、構造要件、耐食性、重量制限、熱要件、顧客の用途条件などの要因によって異なります。
EMI 性能は、エンクロージャの設計、材料の選択、接合構造、接地方法、換気設計によって決まります。 Xinyang は、エンジニアリング段階でこれらの機械的要素を検討し、指定された技術要件に従って製造することで、お客様をサポートします。
はい。 Xinyang は、1U、2U、3U、4U、その他の顧客定義の寸法を含むカスタマイズされたラックマウント構造をサポートしています。内部ブラケット、取り付けプレート、ドライブ ベイ、およびハードウェア統合機能は、プロジェクトの要件に応じてカスタマイズできます。
はい。 Xinyang は、プロトタイプの製造、エンジニアリング サンプル、小ロット生産、および長期的な OEM 製造プログラムをサポートしています。これにより、顧客は大量生産に移行する前にエンクロージャの設計を検証できます。
お客様は以下を提供できます。
東莞信陽実業有限公司 は、エンジニアリング サポート、精密加工、表面仕上げ、組立能力を組み合わせた統合板金製造サービスを提供しています。
同社は、次のような顧客および組織向けにカスタマイズされた金属コンポーネントとアセンブリを提供してきました。韓国 TOVIS、チャイナテレコム、北京麗華来港、Kaili Biomedical。これらの協力経験は、電気通信、医療機器、産業オートメーション、電子機器製造などの業界をカバーしています。
新しいサーバー シャーシや電子機器のエンクロージャを開発する顧客に対して、信陽は初期の設計評価から繰り返し生産に至るまで、実践的な製造サポートを提供します。
カスタマイズされたサーバー板金シャーシの経験豊富な OEM メーカーをお探しですか? STEP、DWG、DXF、または PDF 図面を信陽に送信します。当社のエンジニアリング チームは、エンクロージャの構造、製造要件、および製造の実現可能性を検討します。
プロトタイプの開発、カスタマイズされたラックマウント シャーシ、または長期的な生産サポートが必要な場合でも、Xinyang は、エンジニアリング レビューから完成したエンクロージャの納品まで、統合された板金製造ソリューションを提供します。
