現代の製造において、ハウジングの板金製造はどのようにして精度と耐久性を実現しているのでしょうか?

抽象的な

筐体の板金加工は、電気システム、産業機械、医療機器、消費者製品用の耐久性があり、正確で拡張性の高いエンクロージャを作成するために使用される基本的な製造プロセスです。この記事では、材料の選択と設計の考慮事項から、切断、成形、組み立て、品質検査に至るまで、住宅製造の完全なライフサイクルについて説明します。また、バイヤーとエンジニアが直面する一般的な課題にも対処し、コスト効率、構造的完全性、製品のパフォーマンスを向上させるための実践的な洞察を提供します。電子機器用のエンクロージャを調達する場合でも、頑丈な産業用機器を調達する場合でも、このプロセスを理解することは、情報に基づいたエンジニアリングおよび調達の意思決定を行うのに役立ちます。

目次

• 1. ハウジング板金加工の概要
• 2. 主要な製造プロセス
• 3. 材料選択戦略
• 4. 住宅性能の設計上​​の留意点
• 5. 品質管理および試験方法
• 6. 産業用途
• 7. 利点、課題、比較表
• 8. よくある質問 (FAQ)

1. ハウジング板金加工の概要

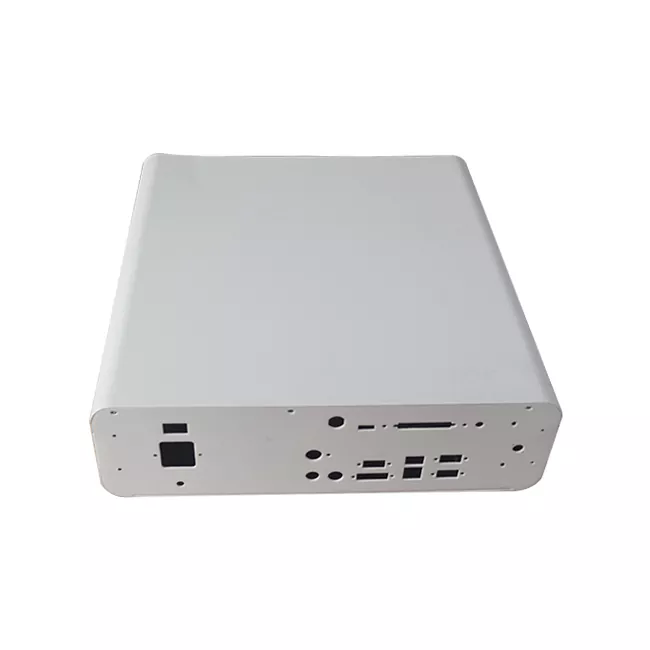

ハウジングの板金製造とは、平らな金属板を三次元の保護筐体に変換するプロセスを指します。これらのハウジングは、敏感な内部コンポーネントの構造シェルおよび保護シェルとして機能し、安全性、熱安定性、機械的強度を確保します。

このプロセスにより、高度なカスタマイズ、再現可能な精度、および自動生産システムとの互換性が可能になるため、業界はこのプロセスに依存しています。コンパクトな電子エンクロージャから大型の産業用キャビネットに至るまで、板金製造により一貫した性能と耐久性が保証されます。

2. 主要な製造プロセス

板金ハウジングの製造には複数の統合されたステップが含まれており、それぞれのステップが構造の精度と機能の信頼性に貢献します。

• 切断：レーザー切断、CNC パンチング、シャーリングを使用して、正確な形状を実現します。
• 曲げ：CNC プレス ブレーキは角度と構造的な折り目を形成します。
• 溶接：MIG、TIG、およびスポット溶接技術により、コンポーネントを安全に組み立てます。
• リベット留めと固定:溶接が適さない場合は、機械的接合が使用されます。
• 表面処理:粉体塗装、陽極酸化処理、または亜鉛メッキにより耐食性が向上します。

特に大量生産環境においては、寸法精度と再現性を確保するために各プロセスが慎重に制御されます。

3. 材料選択戦略

ハウジングの板金製造で最適なパフォーマンスを達成するには、適切な材料を選択することが重要です。一般的な材料には、ステンレス鋼、アルミニウム、亜鉛メッキ鋼、冷間圧延鋼などがあります。

• ステンレス鋼：耐食性と強度が高く、医療用途や屋外用途に最適です。
• アルミニウム：軽量で熱伝導性に優れています。
• 亜鉛メッキ鋼:適度な耐食性を備え、コスト効率に優れています。
• 冷間圧延鋼材:工業用ハウジング向けの高精度で滑らかな表面仕上げ。

材料の選択は、環境への曝露、機械的ストレス、熱要件、および予算の制約によって決まります。

4. 住宅性能の設計上​​の留意点

エンジニアリング設計は、動作ストレス下でもハウジングが確実に機能するようにする上で重要な役割を果たします。設計が不十分だと、変形、放熱不良、または組み立ての問題が発生することがよくあります。

• リブとフランジによる構造補強
• 放熱性を考慮したベンチレーション設計
• アセンブリの互換性のための公差管理
• 電子アプリケーション向けの EMI シールド
• 防塵・防水のための侵入保護 (IP 等級)

高度な CAD モデリングおよびシミュレーション ツールは、生産開始前に設計を検証するために広く使用されています。

5. 品質管理および試験方法

品質保証により、各ハウジングが厳格な機能要件と寸法要件を満たしていることが保証されます。製造業者は、生産全体を通じて複数の検査段階を実施します。

• ノギスや三次元測定機を使用した寸法検査
• 溶接強度試験
• 表面仕上げ検査
• 耐食性の塩水噴霧試験
• アセンブリの適合性の検証

これらのテストは、故障率を低減し、要求の厳しい環境での長期耐久性を確保するのに役立ちます。

6. 産業用途

ハウジングの板金製造は、その柔軟性と拡張性により、複数の業界で使用されています。

• 電気制御盤および開閉装置システム
• 通信エンクロージャ
• 医療診断機器のハウジング
• 自動車用電子制御ユニット
• 産業機械用保護カバー

安全性、耐久性、性能基準を満たすために、各アプリケーションに特定の設計を適用する必要があります。

7. 利点、課題、比較表

ハウジングの板金製造には多くの利点がありますが、慎重に管理する必要があるエンジニアリング上の課題も生じます。

メーカーのような信陽お問い合わせ高度な生産システムとエンジニアリング サポートを通じて、企業がパフォーマンスとコスト効率の両方を最適化できるよう支援する統合製造ソリューションを提供します。

8. よくある質問 (FAQ)

Q1: 板金ハウジングの標準的なリードタイムはどれくらいですか?
リードタイムは複雑さと量によって異なりますが、通常、標準生産の場合は 2 ～ 6 週間の範囲です。

Q2: 板金ハウジングから最も恩恵を受けるのはどの業界ですか?
エレクトロニクス、自動車、電気通信、産業オートメーションなどの業界は、これらの製品に大きく依存しています。

Q3: 板金ハウジングはカスタマイズできますか?
はい、サイズ、材質、仕上げ、内部構造を含め、カスタマイズは最も強力な利点の 1 つです。

Q4: どのような表面仕上げが一般的に使用されますか?
環境要件に応じて、粉体塗装、陽極酸化、ブラッシング、亜鉛メッキが一般的に適用されます。

Q5: 品質保証は最終パフォーマンスにどのような影響を与えますか?
厳格な品質管理により、構造の完全性、寸法精度、要求の厳しい用途における長期信頼性が保証されます。

ハウジングの板金製造は、自動化、精密工学、材料科学の進歩とともに進化し続けています。信頼できる製造パートナーシップを求める企業にとって、信陽お問い合わせ特定のエンジニアリングおよび生産ニーズを満たすように設計されたカスタマイズされたソリューションを検討します。
